如果把模具設計當做打怪升級的話，這幾個關，是你的必經之路，任何人都無法跳過的。

第一，軟件關
第二，加工知識、工藝關
第三，模具結構關
第四，注塑等周邊知識關

這幾個，是必經之路，我寫這類文章，從不打草稿，想到哪里了，就從哪里開始，所以，都是隨機的。

1
軟件關

這可以說是基本關，你可以只懂一點點模具，你學會軟件了，也能去出出圖，當個助理，但對于設計的人來說，會與過關，是兩碼事。

據我多年的行業經驗觀察，決定設計水平的，除了專業知識，軟件的熟練度占有很大的地位，所謂的熟練，并不只是會用，操作熟練，這還停留在基礎階段。

我說的軟件熟練，是指對命令理解的深度。真正的高手，并不是會多少個命令，會多少命令，那只是軟件研究員。越是設計高手，用的命令越有限。

拿UG來說，真正畫圖的時候，用的命令，只不過是UG總命令的九牛一毛。有很多命令是不用的，不用，不是不會用，而是只用更優的命令，而其它，只是替補。

命替換來舉例，一個替換命令，可以搞定UG中很多的填補，加減。要用好它，你必須知道替換的原理，什么時候是可以，什么時候是不行的。

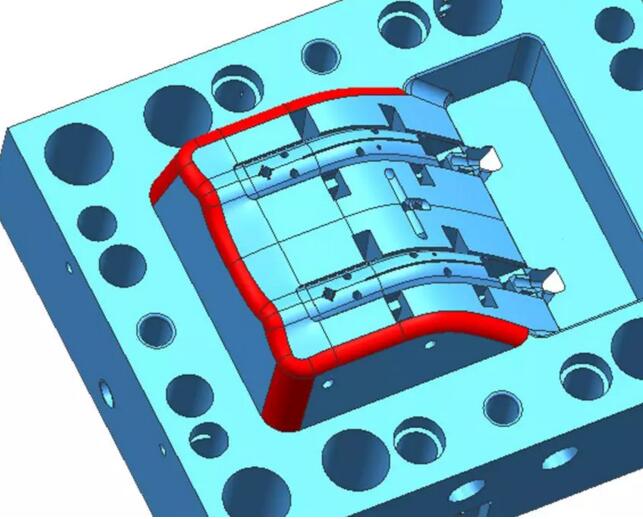

如下圖，我要把紅色的R角去除，怎么做？

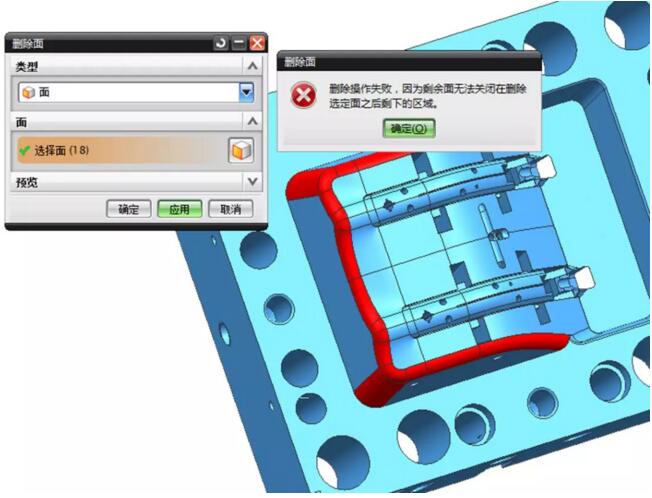

有人說，老師，我知道，刪除面就行了。沒錯，我第一反應也是刪除面，那如果刪除面辦不到呢？

出現這情況后，你第一反應是什么？這時，可能不同的人，有不同的做法，長一個體并起來后，偏掉，或者替換掉，等等。這些做法，哪一個步驟最少？步驟越少，是不是代表著越快呢？其實，這里，只需要一個替換就能搞定。

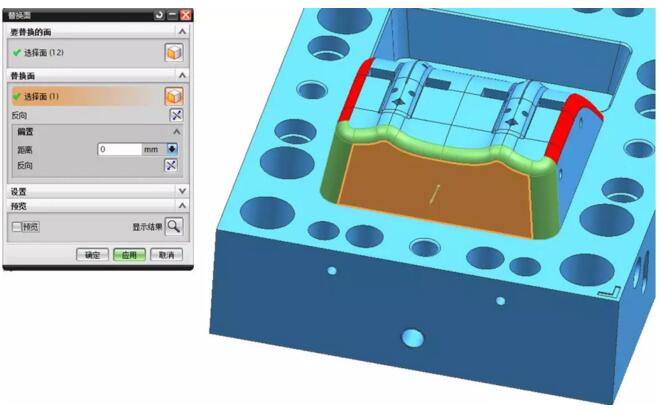

把R面，替換到斜面，再把兩側的R面，替換到兩側的斜面即可。理論上，這樣可以出來了吧，但，實際情況呢？

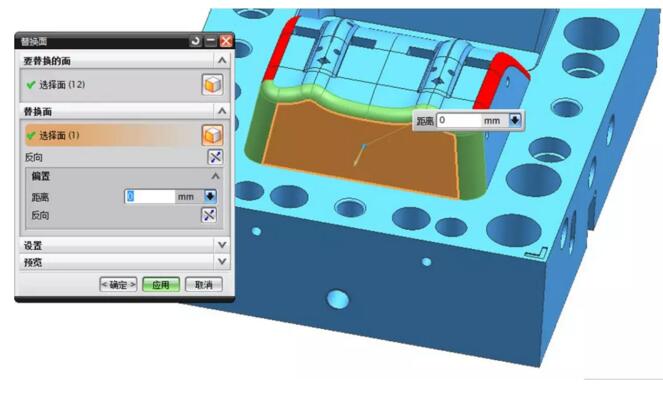

看到?jīng)]，那里報警了，啥原因？替換的原理，是把我們選擇的目標面，做平我們指定的面，在這個過程中，它周圍相關的面必須要延伸或縮短，才能形成新的面，在這個過程中，由于公差，或者面的質量，或者與旁邊的孔或其它特征有干涉直接難以成型時，就不能生成新的面了。至于到底是什么原因造成這個問題時，工作中，很難有這么多時間去研究清楚。我們一般是直接選其它方法來完成。

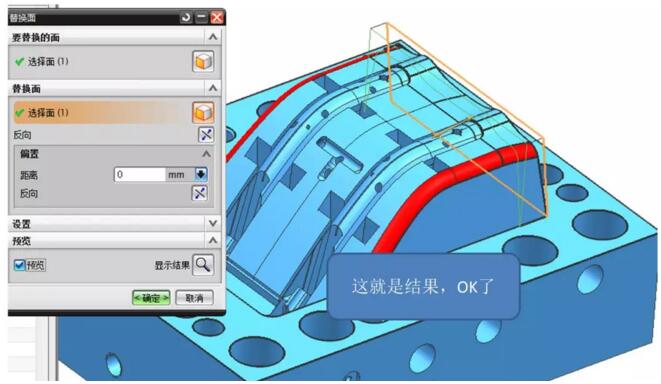

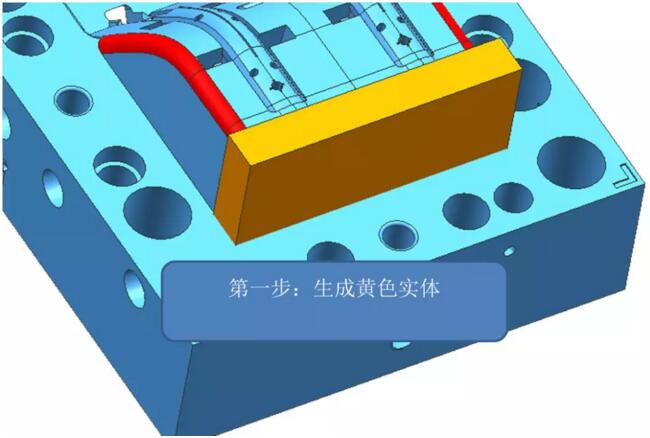

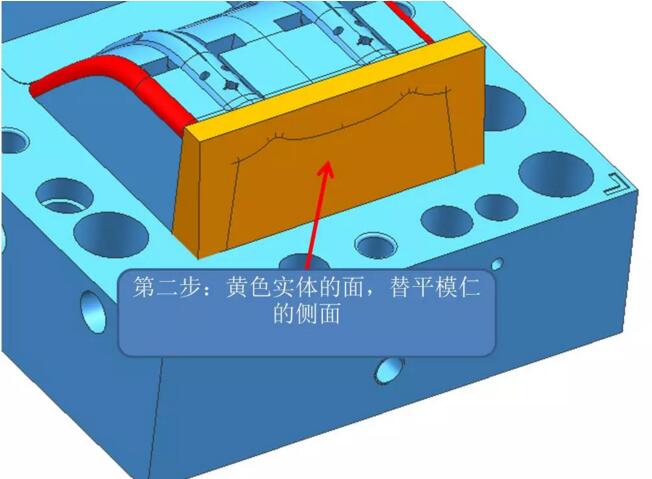

比如，我長一塊體出來，合并起來后，再替換，就可以了。

以上，是我臨時寫文章時，隨便打開的一套模具，臨時做的。什么叫軟件的熟練度，就是你必須有這么一個過程，第一選擇是刪除面，刪除面能搞定，絕不用其它命令，刪除面不行時，咱們用替換，如果替換可以，這個，只需要執行3次替換命就行可以了，替換不行，再換另一方法。

有人說，那你這樣不是更慢了，如果直接用第三種方法，豈不是更快。這只是你知道結果后的想法，如果，這三種方法，都能搞定，擺在你面前，你選哪一個？

如果分型面上的曲面，質量不行的話，你第三種方法仍然是搞不出來的，這時，你又怎么辦呢？實際情況可能比這更復雜。

軟件的熟練度，對設計的直接影響是，你在設計的過程中，只需要去想結構怎么做，分型從哪里拆，就不用去考慮用什么命令才能做出來，什么命令做出來質量會更好。少了這些思考，你是不是不自覺的就快了？

真正熟練軟件，這些是不用思考的，做到那里，用什么命令，條件反射就自然出來了。哪里還需要去想。模具上來來回回的地方都差不多，所以，用到的命令和方法也雷同。

2
加工知識、工藝關

這個為啥是排到第2關呢？基礎的結構，很容易明白，比如簡單的滑塊斜頂你會做了，你也可以設計很多模具了。

加工知識和工藝的了解在哪方面呢？你必須知道哪種加工方式精度較高，各加工方式，成本是怎么樣的，哪種快，哪種慢？當某一零件，有好幾種加工方式可選擇時，選擇哪種加工方式是最適合的。

某些奇特的零件，可能要好幾種加工方式綜合才能加工出來，在設計的時候就要想好，各位置的加工先后順序，再根據順序，做好零件的加工工藝，比如，取數位，校表位，裝夾位等。

設計出來的東西，鉗工拿到手里，他的第一反應是，怎么加工？如果，他不知道怎么加工時，他反問你，你自己也不清楚，是不是很尷尬。就算他自己知道怎么加工，要故意刁難一下你，要問你，你能回答嗎？如何提高在公司的地位？讓別人問不倒你就行。

話雖這么說，這個怎么去提高呢？去加工部門多轉轉就行了。

這個要舉例也有很多，但有點深層次了，有的人會懵，還是不舉例了。

3
模具結構關

前兩關過了，你基本上做事也能順利了，碰到復雜結構的模具，結構有老大給你定，自己只要配合畫就行了，這樣，也能順利工作。

但，永遠都要?jiǎng)e人給你定結構嗎？自己如何產生思維呢？

結構，是個系統工程，現在網絡發達，很多人手里都有很多資料，但，真正去看的有多少？多數人都是讓資料睡覺的，也不是不愿意看，是看不下去，看來看去，自己也不會用。

什么原因造成的？這就是我說的思維框架。

如果你腦中沒有這樣的框架，你是不能可自己思考結構和可行性的。

如何搭建呢？

要么，靠自己多做，有這么一個平臺，啥樣結構的模具都有，你多做，每一種都做過，你自然就會了。簡單吧？這首先需要這么一個平臺，還需要大量的時間。

這平臺，好像不太好找。更別提時間了。

還有一種方法，找個真正牛B的老師，對你系統性的訓練。

4
注塑等周邊知識關

注塑，和試模等對模具設計的影響非常大，這個不可忽略，特別是試模時，可以發現很多設計之初難以考慮到的問題。

一個設計方案的成熟與否，這一塊占了很大的因素，如果把軟件功底，加工知識，等理解為術的話，模具制造出來的實用性就是道。我們所做的一切，都是為實用性服務的。

實用性表現在哪里？

不就是產品好不好注塑，有沒其它缺陷，頂出容易不，好不好取產品，生產周期咋樣？

這一塊怎么提高呢？如果讓一個設計的很了解注塑，那不現實，注塑這門學問非常大。但起碼的基礎知識是要了解的，常見的一些產品缺陷產生的原因，如何去解決。

多去試模，會有很大的幫助，在試模現場碰到問題并解決，能提高一個人的綜合能力。
