加工中心空間曲線槽銑加工

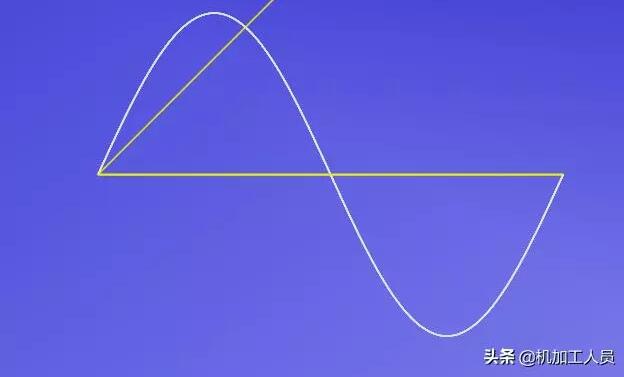

舉例說明：空間曲線，Y=25*SINθ Z=5*SINθ X是自變量，每0.2變化一次

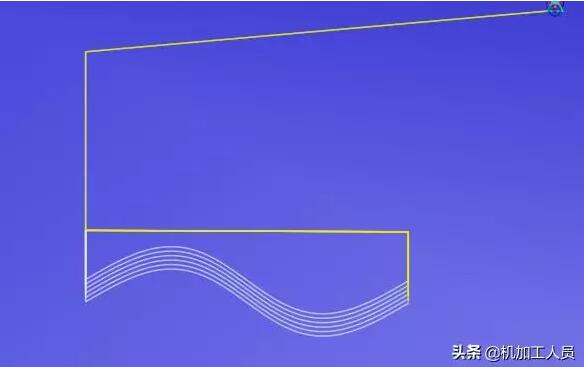

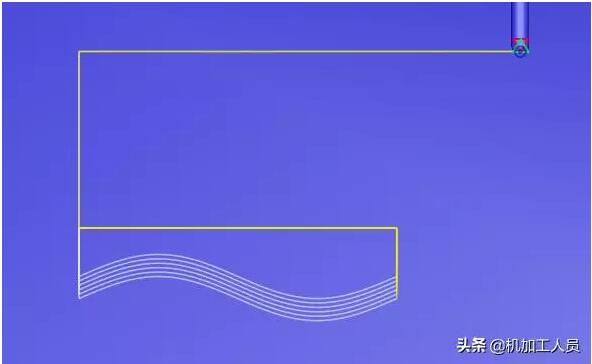

Z向在X是0的時(shí)候最深6mm，X向最大72，以直線G01來(lái)模擬曲線變化，隨著X的變化，角度在發(fā)生變化，隨著角度變化，Y和Z的值都在變化。

X=#24 Y=#25 Z=#26

O1115

G54 G00 X100 Y100 Z50

M03 S1000

X0 Y0 M08

#9=300

#11=1

WHILE[#11LE6] DO1

G01 Z-#11 F[#9/2]

#24=0

WHILE[#24LT72] DO2

#24=#24+0.2

#30=360*#24/72

#25=25*SIN[#30]

#26=5*SIN[#30]-#11

G01 X#24 Y#25 Z#26 F250

END2

G00 Z10

X0 Y0

#11=#11+1

END1

G00 Z50

X100 Y100 M09

M01

M05

M30
