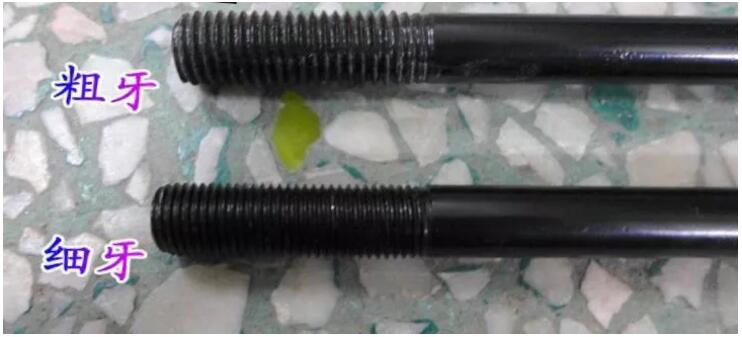

粗牙:

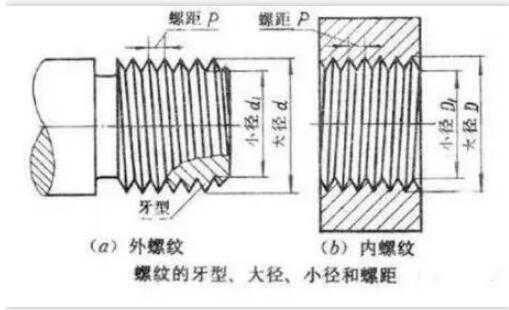

不需要標注螺距,如M8 、M12-6H、M16-7h 等,主要做聯結螺紋使用,與細牙螺紋比,因螺距大,螺紋升角也大,自鎖性就差,一般多與彈簧墊圈配合使用:螺距大,牙型也深,對本體件的強度降低也大。優點是拆裝方便,與之配套的標準件齊全,容易互換。
細牙:
必須標注螺距,以示與粗牙螺紋的區別,特點和粗牙正好相反,是為了補充粗牙螺紋滿足不了的特殊使用要求而規定的,細牙螺紋也有螺距系列,主要用在液壓系統的公制管件,機械傳動件,強度不足的薄壁件,受空間限制的機內件及自鎖性要求較高的軸上等。
粗的強度高,細的密封好。相同級別保證載荷相差不大(細牙的略高),做緊固用時,兩者的預緊載荷接近。在不采取防松措施時細牙螺紋的防松效果比粗牙的好一些,一般用于薄壁零件和對防振要求比較高的零件。
做調節用時,細牙螺紋更具有優點。細牙螺紋的缺點:不適合在組織過分粗大、強度差的材料上應用,擰緊力偏大時,容易滑絲。
細牙螺紋與粗牙螺紋螺絲在用途上都是做緊固用,細牙螺絲一般用來鎖薄壁零件和對防振要求比較高的零件。細牙螺紋的自鎖性能好,因此抗振動防松的能力強,但由于螺紋牙深度淺,承受更大的拉力的能力比粗牙螺紋差。細牙螺紋的強度比標準螺紋(粗牙)的強度低,標準螺紋實際上是采取等強度原則,即標準螺母厚度尺寸所具有的強度,與螺桿的強度是同等的,從強度的角度來看,這樣的設計是最合理的。
所以標準螺紋使用的最廣泛。但是它也有缺點,就是自鎖性相對細牙螺紋要差些,所以在振動劇烈的地方都要加裝彈簧墊圈或是其它自鎖裝置。細牙螺紋一般不用于大的受力工作,它主要是用于定位、調整、固定等等用途。它的特點是螺母的外徑尺寸可以相對標準螺紋小很多,特別適合薄壁的筒形零件,如各種光學儀器中廣泛使用細牙螺紋。另外單頭細牙螺紋的自鎖性很好,用于精確調整可以控制的游刃有余,類似千分尺的計量?jī)x器中使用的很多。細牙螺紋的缺點是螺紋容易碰壞,影響安裝和拆卸,稍有尺寸誤差就可能導致安裝時亂扣使得螺桿與螺母同時損壞。
1、粗牙螺紋的應用場合
粗牙螺紋系列(M/UNC/UNRC)一般用于螺紋緊固件的大批量的生產,如螺栓、螺釘、螺母等。在要求快速裝配或拆卸及某些易產生銹蝕、損傷的野蠻作業場合具有獨特優越性。但其自鎖性不如細牙及超細牙螺紋。
2、細牙螺紋的應用場合
細牙螺紋系列(MF/UNF/UNRF)通常用于要求緊固件強度較高的場合。由于細牙螺紋比粗牙螺紋的牙淺且螺紋小徑大,因此,比之同公稱規格的粗牙螺紋,其螺紋強度更高。此外,細牙螺紋可用于微調場合。
3、超細牙螺紋的應用場合
超細牙螺紋系列(UNEF/UNREF)特別適用于要求微調的場合,如調節螺釘?shù)取?/p>
